醫院建筑設計容易掉進哪些“坑”?

發布時間:2019-11-01 17:19:28     作者:星立方     瀏覽次數:308
醫療建筑是復雜的建筑類型,需要我們以嚴謹?shù)膽B(tài)度,大膽思考,把握細節,才能減少缺陷和問題。醫院設計工作不怕出現錯誤,但是要避免重復錯誤。
文 | 李栩(中國中元國際工程有限公司醫療建筑研究二院建筑所所長)
編輯 | 王小昭

醫院建筑是特殊的建筑,其特殊性來源于醫療體系所具有的專業性、多樣性、復雜性。醫療建筑需要把復雜的醫療工藝與建筑設計結合起來,因此,建筑師在設計過程中會遇到各種復雜問題,如果處理不好,一旦入“坑”,就很容易出現由于設計缺陷而導致的投資增加、空間無序、使用空間利用不充分等問題。

大型醫療設備空間布局不合理
大型影像檢查設備如 CT(計算機斷層掃描)、MRI(磁共振成像)等在設計中有著非常多的特殊要求,通常需要注意如下幾點。 首先,這些設備的房間正下方不可布置設備機房、停車場,因為車輛通過或者設備機房運行過程中發生的震動會影響CT和MRI的圖像質量,同時也會影響醫護人員的正常工作。 其次,其上方不能布置有水的房間,否則,上層房間一旦漏水,會損害醫療設備,造成經濟損失甚至影響醫院的正常運行。 再次,CT、MRI雖然同屬于放射科,但是在進行醫療布局時,MRI要相對獨立成區,不可以讓患者經過MRI區域前往放射科其他醫療設備區域,因為MRI強大的磁場會吸附金屬物品,如果附近的患者身上帶有金屬物品或體內有心臟支架等金屬物,則很可能會對患者造成嚴重傷害。

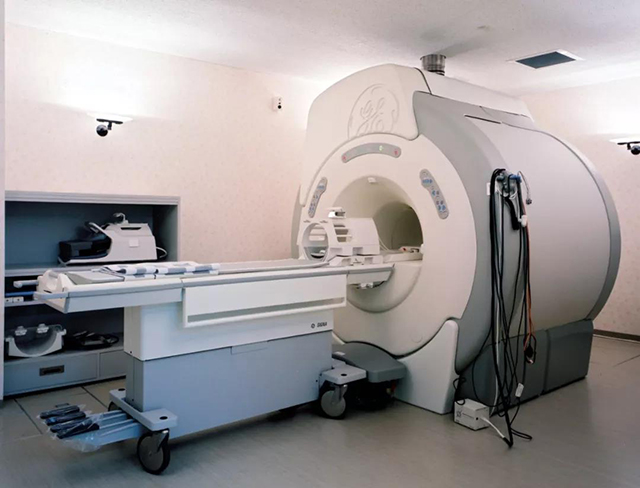

▲醫院空間中的MRI

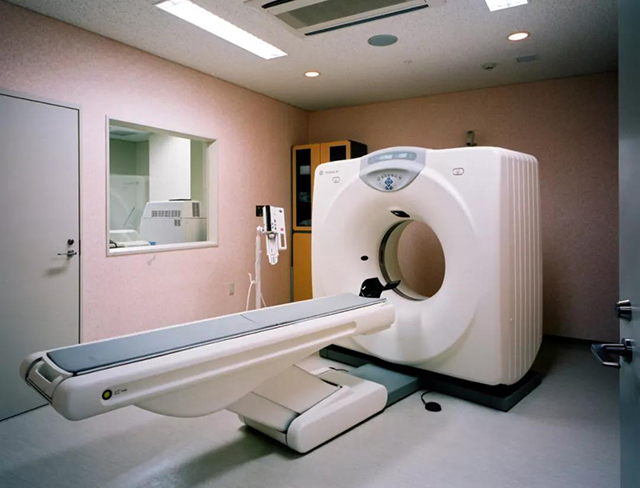

▲醫院空間中的CT
最后,對于醫療設備的安裝,要盡早確定設備型號,提前參與到施工圖設計中,預留好電源容量、機電管線路由、墻體留洞、設備基礎、設備運輸通道等設計空間。否則,有一個環節出現延誤,就會帶來拆改等工作,導致延誤工期,進而影響其他科室交界面的建設。此外,大型醫療設備通常都重達幾噸,如果沒有事先對運輸通道做好荷載驗算,就會帶來安全隱患。
設備層漏水
在醫院建筑設計中,手術部設計必不可少,而在手術部正上方,必須有支持其運行的設備層。由于設備層內需要放置手術室所需的空調凈化設備,所以設備層的設計要注意以下兩個方面的問題。 一方面,設備層的地面一定要有防水層,否則很容易發生漏水,影響手術室的正常使用。設備層要設置地漏,并要使地漏之間的距離符合場地和規范的要求,注意地漏與設備間的位置關系,否則即使設置地漏,也會因為坡度等原因,而無法達到排水的效果,產生積水現象,帶來漏水的隱患。 另一方面,凈化設備的規劃設置要準確無誤,避免發生后期在設備層補充設備,否則可能就需要在樓板上開洞。樓板在建成后開洞會破壞防水層,后期開洞填補后的交接面也容易產生漏水的隱患。

醫療設備帶設計不合理
醫院里有很多大空間,比如ICU、透析中心等,這類空間內往往需要布置很多床位,每個床位也都需要配備醫療設備帶。如果設計不合理,醫療設備帶和窗戶就會發生沖突。在一些方案中,會出現沿著窗下擺放一排床的設計,這樣就會導致窗下床位的醫療設備帶難以安裝。如果安裝了醫療設備帶,則窗戶就無法開啟,同時醫療設備帶的位置通常高于窗臺下沿,會遮擋窗戶大量的面積,最終視覺效果也很差,窗戶變成只有采光而沒有通風。

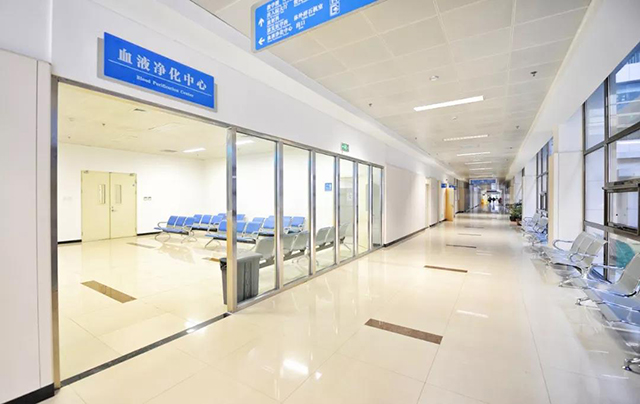

▲采光良好的透析中心

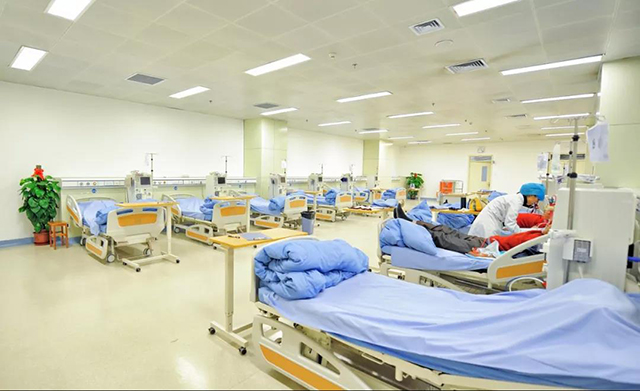

▲透析大廳中的床靠墻布置

房門開啟方向錯誤
門的設計主要考慮門的位置和開啟方向,這貌似是非常簡單的一件事情,但是錯誤也往往發生在這些最簡單的 事情上。門的設計常常會遇到以下幾個“坑”。 空調機房的門要求是防火隔聲門,如果只滿足了防火要求而忽略了隔聲要求,則會導致空調噪聲對附近房間產生干擾。 門的開啟方向與疏散通道的寬度有關,當功能上不需要通道過寬而門又需要朝疏散通道方向開啟時,就要將門進行內凹設計,在滿足開啟方向的同時避免影響疏散通道的寬度。

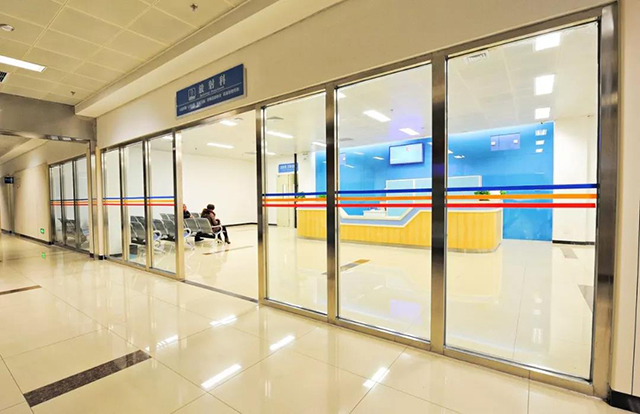

▲放射科候診區
一些房間將電器開關設置于門后,開門時,電器開關會被擋住,不方便使用。
緩沖空間是醫療設計中常見的功能用房,因為房間面積較小而且需要兩端開門,如果門的開啟方向設置錯誤,就可能會出現兩門打架的情況,導致緩沖空間無法正常使用。
樓梯電梯設計存在缺陷
 在醫療建筑設計中,通常要設置數量很多的樓梯和電梯。由于醫療工藝的需要,有時會在某兩層之間設置專用電梯,在提高運行效率的同時也可滿足院感控制的需求。在設計此類電梯時,要注意以下幾個問題。 電梯井道的下方都會有底坑,其高度通常在1.8米至2.1米之間,會占用下一層的空間,其下方不能是人員活動的場所,以免造成安全隱患。

▲門診扶梯
如果將電梯設在建筑物的變形縫處,就會讓電梯無法正常上下貫通運行。而更改電梯的位置又會對設計造成很大影響,甚至需要對建筑布局進行重新梳理。另外,如果電梯旁有房門或其他門,也要注意其開啟方向,如果與電梯門沖突,就會影響電梯的正常使用。
樓梯是建筑物中最常見的設施之一,在設計中也最容易出錯,而常見的錯誤設計有:樓梯頂層忘記設置擋水臺,樓梯高度過低導致碰頭,樓梯轉角處有結構柱子,影響擔架的轉彎通行等。

管道布置不合理
一座建筑從設計施工到建成使用,需要建筑、結構、給排水、暖通、電氣等各專業的配合,建筑中會有各種管線,醫療建筑更是如此,而且醫療建筑工藝要求多,管線更加復雜。如果專業匯總不到位,對于存在的問題,施工單位沒有及時發現并上報設計院調整,那么在實際建成后,管道就會在使用中暴露諸多問題。 比如,新生兒科室需要上下熱水,經常見到通水的立管直接裸露在房間內,或者位于護士操作臺的中間,這樣不僅影響空間效果,而且影響醫療操作。 在一些建成的醫院中,經常見到風井管道的位置被隨意設置,過于臃腫導致占掉一半的功能房間的空間,使房內家具無法合理擺放,影響醫療工藝三級流程的排布。

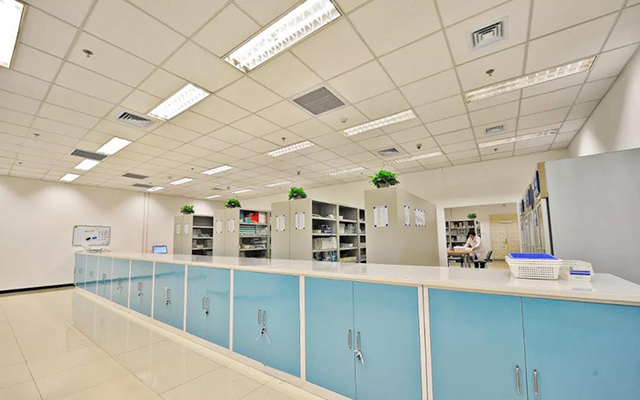

▲有序的管線布置營造干凈整齊的功能空間
醫療建筑是復雜的建筑類型,需要我們以嚴謹?shù)膽B(tài)度,大膽思考,把握細節,才能減少缺陷和問題。醫院設計工作不怕出現錯誤,但是要避免重復錯誤。前文所述,是醫院設計中一些常見的缺陷和失誤,希望可以給醫療設計的同行們一些借鑒。

END
原文發表于《醫養環境設計》雜志2019年第七期
