建筑師助力冬奧:“冰菱花”表皮,唯美!

發布時間:2022-01-20 11:04:45     作者:星立方     瀏覽次數:1

封面圖先睹為快

旋轉90°,感受冰雪世界詩一般的意境

0120-01

西立面夜景 ?Zhang Zhepeng



2022北京冬奧“冰菱花”

五棵松冰上運動中心

2022年北京冬奧會冰球訓練館

象征先于解釋學;而寓言已經是解釋學的了。這是因?yàn)橄笳魇且砸环N完全不同于轉譯的方式而透明的顯示其意義的——它不是通過轉譯,而是在一個謎的不透明性的透明性中顯示出意義的?!?/span>

——保羅·利科

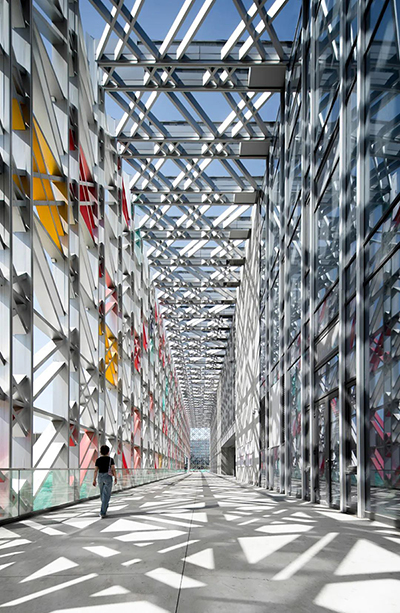

0120-02

冬奧長廊 ?Zhang Zhepeng



01 概況Overview

五棵松冰上運動中心是2022年北京冬奧會的冰球訓練館,項目緊鄰長安街,位于北京五棵松文化體育中心的東南角,與西側的籃球廣場圍繞著五棵松籃球館形成左右對稱布局。

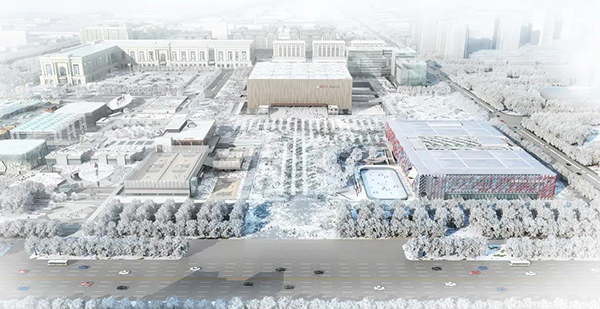

0120-03

鳥瞰圖 ?ZXD Architects

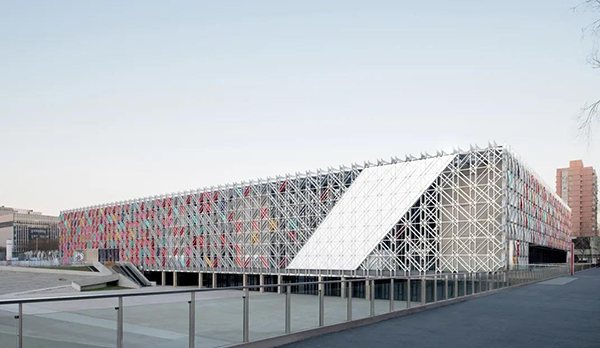

0120-04

西南向外景 ?Zhang Zhepeng

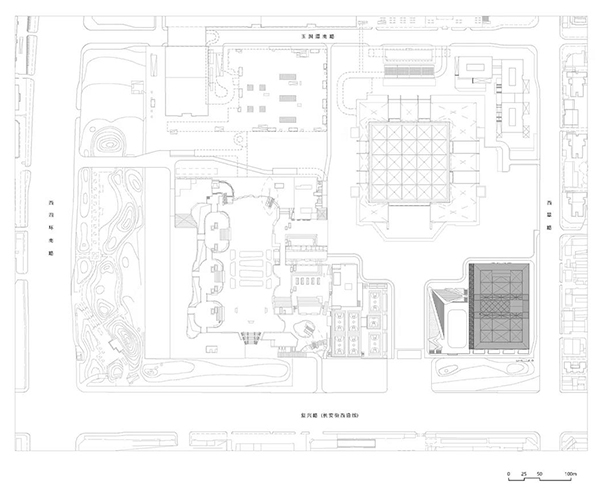

0120-05

總平面圖

功能分布于地下兩層和地上兩層,地下兩層為冰場及1900個固定座椅觀眾區,為奧運賽時的訓練熱身場地,休閑觀賽區圍繞冰場布置,相關配套功能空間可以為觀眾提供更為多樣的觀賽方式;地上兩層為體育文化配套空間及910座劇場空間。五棵松冰上中心已獲得中國綠色建筑三星設計標識,并按超低能耗標準設計和建造,是目前全國最大的超低能耗體育場館。

0120-06

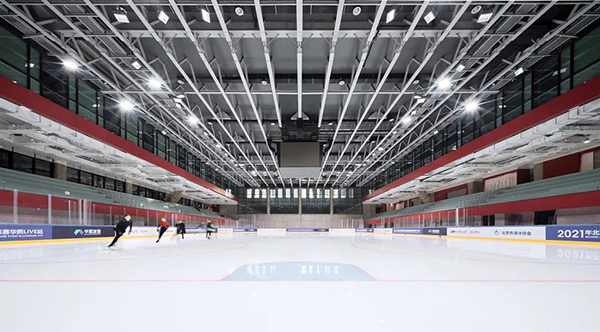

冰場室內 ?Zhang Zhepeng

0120-07

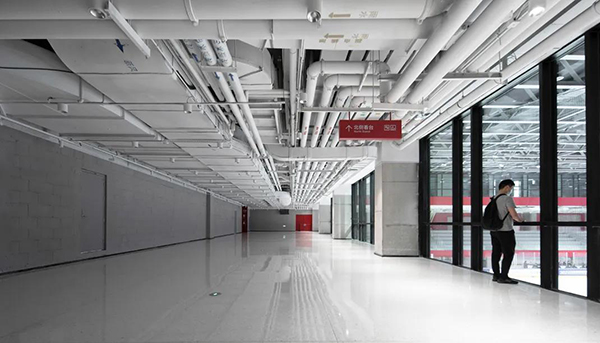

冰場西側觀眾廳 ?Zhang Zhepeng

0120-08

剖面圖



02 象征與情感Symbols and Emotion

由于是冬奧會城市賽區少有的新建場館之一,同時以其特殊的城市區位,五棵松冰上運動中心將承擔起傳遞冬奧會的紀念與象征意義的使命。冬奧會期間,它將作為冰球比賽的訓練、熱身場地,奧運會后,冰上運動中心作為北京最重要的冰雪主題體育建筑之一,更需要建筑能夠激發出這座城市市民參與冰雪運動的能量。因此,我們認為,設計應當借由象征的力量與冰雪世界建立起關聯性,凝聚起冰雪運動的情感意義與能量。

五棵松冰上運動中心如同一片片飄落的“冰菱花”聚合而成的冰雪紋理形象。設計力圖將這種具象的形象符號與抽象的建筑結構在感知上相互交織透疊,在“一個謎的不透明的透明性”中,喚起象征意義,點燃人們對冬奧會、對冰雪運動的熱情與期盼。

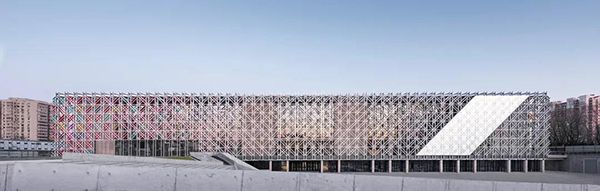

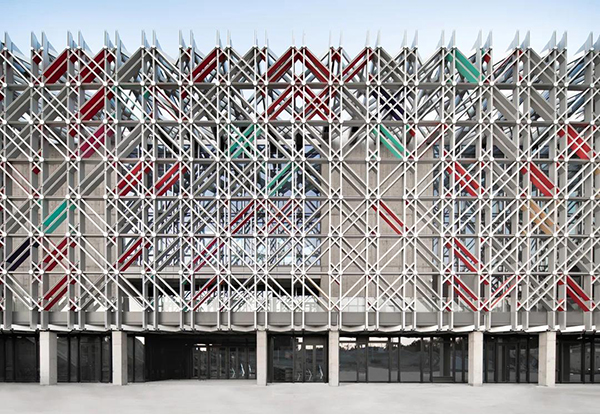

0120-09

西立面 ?Zhang Zhepeng

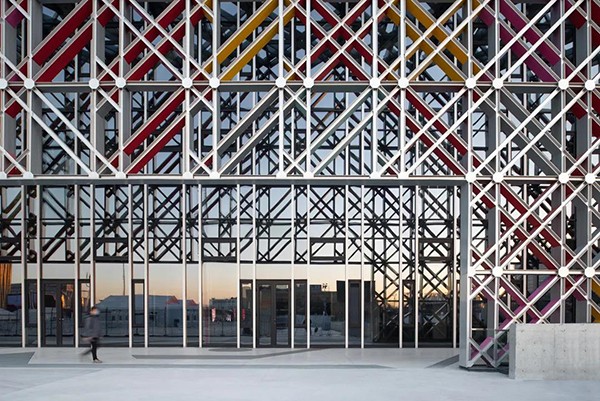

0120-10

從下沉庭院看向場館西側入口 ?Zhang Zhepeng

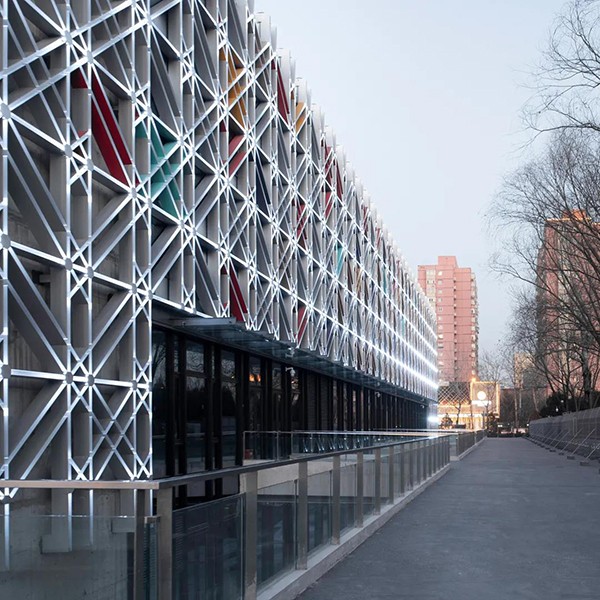

0120-11

西側入口處冰凌格柵 ?Zhang Zhepeng

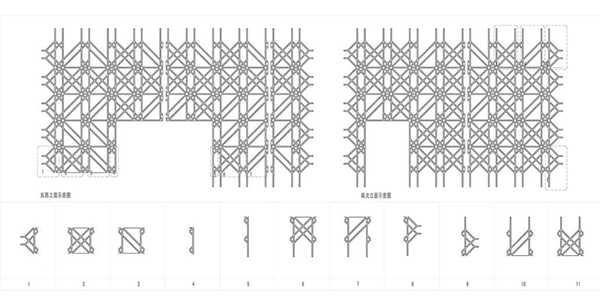

0120-12

立面構成基本單元



03 象征性策略 Symbolic Strategy

建筑四周均采用格柵幕墻體系,斜向格柵呈 45°交叉,形成類似冰裂紋的視覺效果。格柵幕墻的空間效果具有層次感,格柵的小尺度能消解建筑的巨大體量,使其更加輕盈而含蓄。介于幕墻與建筑主體之間的“冬奧長廊”成為有儀式感和紀念性的序空間,陽光透過鏤空的冰菱花格柵在地面和建筑主體立面上描繪了一幅實虛相映、光影交織的畫面,集中呈現冰菱花符號帶來的的空間魅力。

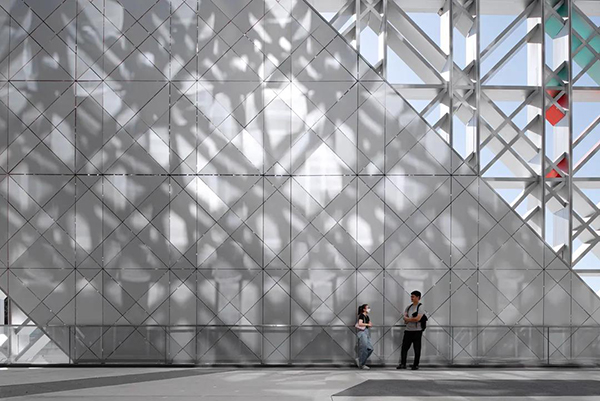

0120-13

冬奧長廊光影 ?Zhang Zhepeng

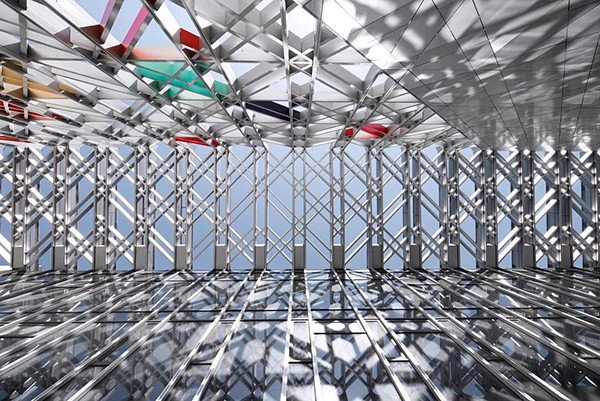

0120-14

冬奧長廊仰視 ?Zhang Zhepeng

斜向交叉的巨型桁架結構體系與立面格柵 45°斜向交叉的冰菱花元素同構,立面內側的結構構件與冰菱花形態的幕墻格柵構件重合,冰球訓練場地上空鋼桁架斜向輕薄的T型截面構件與冰菱花符號建立起拓?fù)潢P(guān)系,讓建筑結構若隱若現,使建筑整體從外部視覺到內部空間更加統一,具有嚴謹?shù)倪壿嫼凸こ痰拿栏?,讓使用者由?nèi)到外均可感受到冰雪意象,桁架結構所呈現出的力學感知融合進冰菱花格柵的具象元素形態中,消解冰菱花的具象化意義。在冰菱花符號與桁架結構各自若現即離的狀態當中,完成“一個謎的不透明的透明性”,從而喚起象征性。

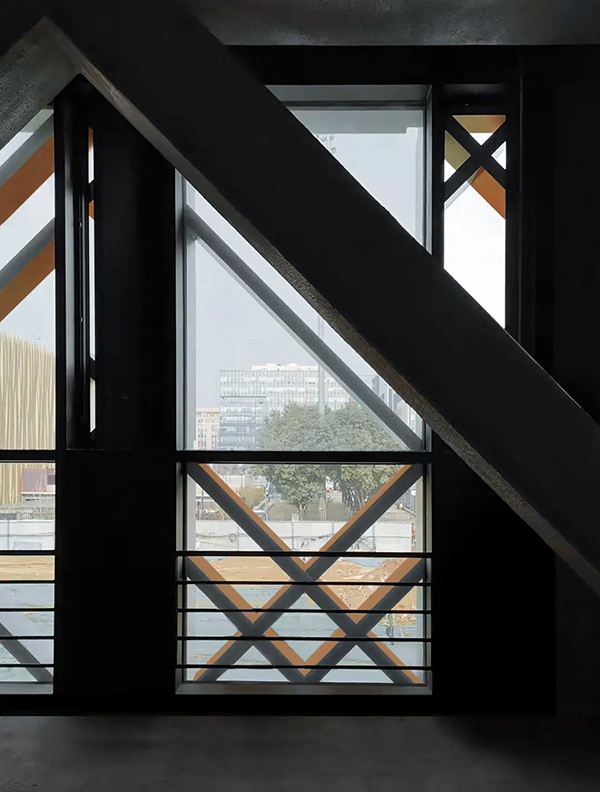

0120-15

結構構件與冰菱花幕墻格柵構件同構 ?Zhang Zhepeng

為獲得更為生動和豐富的象征性意味,我們對鋁格柵幕墻的桿件進行適量刪減,并將色彩運用到立面之上,突出體育場館活躍與熱烈的氣氛。燈光的加入,描繪出冰雪世界詩一般的意境。

0120-16

建筑南向夜景 ?Zhang Zhepeng

0120-17

西立面夜景 ?Zhang Zhepeng

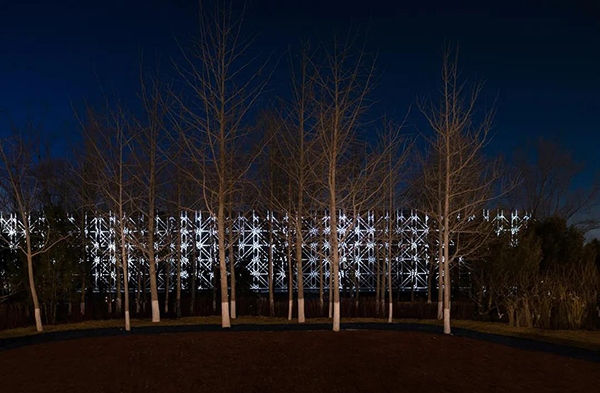

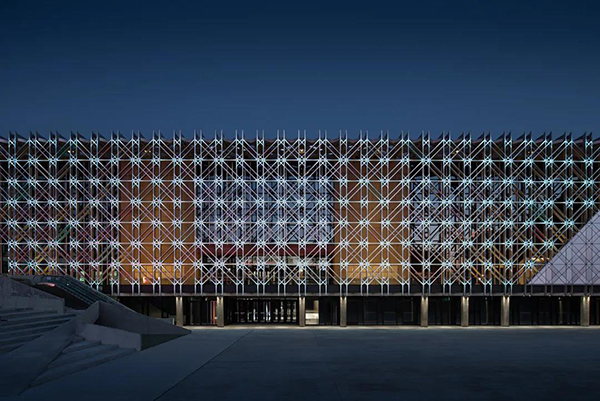

0120-18

南立面夜景 ?Zhang Zhepeng

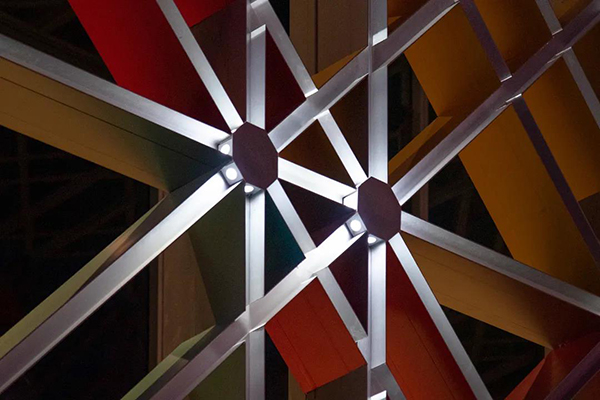

0120-19

立面冰菱燈光節點 ?Zhang Zhepeng





項目信息

項目名稱:五棵松冰上運動中心

項目地點:北京市海淀區復興路69號

設計時間:2017

建成時間:2021

建筑面積:38960㎡

業主:北京五棵松文化體育中心有限公司

設計單位:北京市建筑設計研究院有限公司 | 朱小地工作室

主持建筑師:朱小地

設計團隊:朱小地、汪大煒、朱勇、張哲鵬、孫彥亮、章礽然、張昕、韓雙、景陽、劉雯靜

攝影師:張哲鵬

結構:劉立杰、韓博、王輝

設備:張建朋、石磊、周睿

電氣:姜青海、王爽、陳璐

燈光設計:北京光湖普瑞照明設計有限公司 胡芳

室內設計:北京荔恒元裝飾有限公司

超低能耗設計顧問:北京清華同衡規劃設計研究院有限公司 肖偉
